UNS – Gaxeta

Descrição

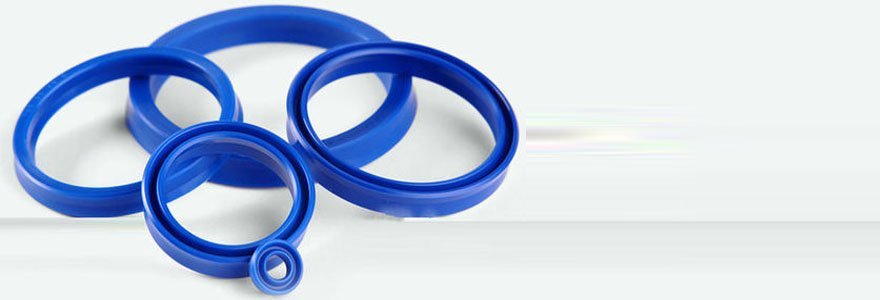

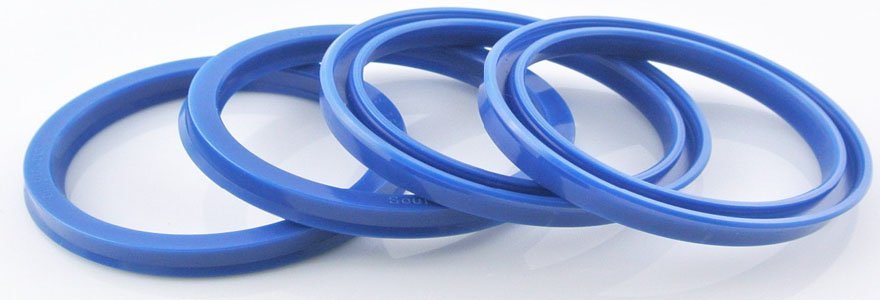

O perfil UNS é um vedante de ação simples tipo anel em U com lábios simétricos de poliuretano. Ele pode ser usado tanto para aplicações de haste como pistão.

Vantagens

Ótimo efeito de vedação
Excelente resistência à abrasão
Muito boa resistência ao desgaste

Dados técnicos

Temperatura -30 ° C / + 110 ° C
Pressão 30 MPa
Rapidez 0,5 m / s
Fluidos Óleos hidráulicos minerais

Aplicações

Máquinas de Agricultura
Equipamentos móveis
Sistema de elevação
Prensas
Máquinas de injeção
Cilindros hidráulicos em geral

Materiais

PU 93 Shore A – Azul
PU 96 Shore A – Azul
Alta temperatura. PU 96 Shore A – Bege

PU (Poliuretano)

O poliuretano é um material que tem as propriedades elásticas da borracha. A proporção na sua composição (diisocianato, poliol, extensor de cadeia) é determinada pelas suas propriedades. Este material é caracterizado por uma resistência mecânica forte, boa resistência de desgaste, módulo elástico elevado, boa flexibilidade e uma resistência muito boa do ozônio e da oxidação.​

Resistencia Química Os hidrocarbonetos alifáticos (propano, butano)
Óleos e gorduras minerais
Óleos e graxas de silicone
Água (até + 50 ° C máx)
Problemas de Compatibilidade Cetonas, ésteres, éteres, álcoois, glicóis
Água quente e vapor
Alcalis, aminas, ácidos
Faixa de Temperatura -30°C / +110°C

DIMENSIONAIS DISPONÍVEIS ABAIXO ( novos dimensionais adicionados em 02/08/2017 )

CODIGO OEM DESCRIÇÃO MATERIAL MEDIDA
UNS03084 GAXETA PU 3X8X3,5
UNS03106 GAXETA PU 3X10X6
UNS03074 GAXETA PU 3X7X3,5
UNS04126 GAXETA PU 4X12X5,5
UNS04104 GAXETA PU 4X10X4
UNS04106 GAXETA PU 4X10X6
UNS04117 GAXETA PU 5X11X7
UNS05115 GAXETA PU 5X11X5
UNS05104 GAXETA PU 5X10X4
UNS05105 GAXETA PU 5X10X5
UNS05125 GAXETA PU 5X12X5
UNS05148 GAXETA PU 5X14X8
UNS06126 GAXETA PU 6X12X6
UNS06146 GAXETA PU 6X14X6
UNS06208 GAXETA PU 6X20X8
UNS06144 GAXETA PU 6X14X4
UNS06165 GAXETA PU 6X16X5
UNS12500250 GAXETA PU 6,35X12,7X3,18
UNS18700250 GAXETA PU 6,35X15,88X4,76
UNS06127 GAXETA PU 6X12X7
UNS06103 GAXETA PU 6X10X3
UNS06155 GAXETA PU 6X15X5
UNS06166 GAXETA PU 6X16X6
UNS06124 GAXETA PU 6X12X4
UNS12500250250 GAXETA PU 6,35X12,7X6,35
UNS06188 GAXETA PU 6X18X8
UNS06135 GAXETA PU 6X13X5,5
UNS07155 GAXETA PU 7X15X5
UNS07147 GAXETA PU 7X14X7
UNS07157 GAXETA PU 7X15X7
UNS07134 GAXETA PU 7X13X3,5
UNS08188 GAXETA PU 8X18X8
UNS08146 GAXETA PU 8X14X6
UNS08208 GAXETA PU 8X20X8
UNS08155 GAXETA PU 8X15X5
UNS08124 GAXETA PU 8X12X4
UNS08166 GAXETA PU 8X16X6
UNS08168 GAXETA PU 8X16X8
UNS08144 GAXETA PU 8X14X4
UNS08158 GAXETA PU 8X15X8
UNS09176 GAXETA PU 9X17X6
UNS09196 GAXETA PU 9X19X6
UNS09164 GAXETA PU 9X16X4
UNS09167 GAXETA PU 9X16X7
UNS09175 GAXETA PU 9X17X5,5
UNS09154 GAXETA PU 9X15X4
UNS10208 GAXETA PU 10X20X8
UNS10154 GAXETA PU 10X15X4
UNS10166 GAXETA PU 10X16X6
UNS10165 GAXETA PU 10X16X5
UNS10207 GAXETA PU 10X20X7
UNS10229 GAXETA PU 10X22X9
UNS10268 GAXETA PU 10X26X8
UNS10226 GAXETA PU 10X22X6
UNS10188 GAXETA PU 10X18X8
UNS10184 GAXETA PU 10X18X4
UNS102810 GAXETA PU 10X28X10
UNS10186 GAXETA PU 10X18X6
UNS10228 GAXETA PU 10X22X8
UNS10164 GAXETA PU 10X16X4
UNS102510 GAXETA PU 10X25X10
UNS10269 GAXETA PU 10X26X9,5
UNS12228 GAXETA PU 12X22X8
UNS12208 GAXETA PU 12X20X8
UNS12205 GAXETA PU 12X20X5
UNS12258 GAXETA PU 12X25X8
UNS12246 GAXETA PU 12X24X6
UNS122810 GAXETA PU 12X28X10
UNS12227 GAXETA PU 12X22X7
UNS25000500 GAXETA PU 12,7X25,4X6,35
UNS12500500155 GAXETA PU 12,7X19,05X3,96
UNS12226 GAXETA PU 12X22X6
UNS12173 GAXETA PU 12X17X3
UNS122610 GAXETA PU 12X26X10
UNS123210 GAXETA PU 12X32X10
UNS12197 GAXETA PU 12X19,5X7
UNS12500500 GAXETA PU 12,7X19,05X3,18
UNS12204 GAXETA PU 12X20X4
UNS122410 GAXETA PU 12X24X10
UNS12186 GAXETA PU 12X18X6
UNS12225 GAXETA PU 12X22X5
UNS12184 GAXETA PU 12X18X4
UNS12185 GAXETA PU 12X18X5
UNS12205 GAXETA PU 12X20X5,5
UNS13258 GAXETA PU 13X25X8
UNS13206 GAXETA PU 13X20X6
UNS14248 GAXETA PU 14X24X8
UNS14225 GAXETA PU 14X22X5
UNS14328 GAXETA PU 14X32X8
UNS14226 GAXETA PU 14X22X6
UNS14287 GAXETA PU 14X28X7
UNS14245 GAXETA PU 14X24X5
UNS14268 GAXETA PU 14X26X8
UNS142212 GAXETA PU 14X22X12
UNS14246 GAXETA PU 14X24X6
UNS142810 GAXETA PU 14X28X10
UNS14228 GAXETA PU 14X22X8
UNS14205 GAXETA PU 14X20X5
UNS14206 GAXETA PU 14X20X6
UNS14204 GAXETA PU 14X20X4
UNS14224 GAXETA PU 14X22X4
UNS15258 GAXETA PU 15X25X8
UNS15214 GAXETA PU 15X21X3,5
UNS152810 GAXETA PU 15X28X10
UNS153010 GAXETA PU 15X30X10
UNS15308 GAXETA PU 15X30X8
UNS15225 GAXETA PU 15X22X5,5
UNS15228 GAXETA PU 15X22X8
UNS15288 GAXETA PU 15X28X8
UNS15306 GAXETA PU 15X30X6
UNS15203 GAXETA PU 15X20X3
UNS152510 GAXETA PU 15X25X10
UNS16268 GAXETA PU 16X26X8
UNS16225 GAXETA PU 16X22X5
UNS16255 GAXETA PU 16X25X5
UNS16246 GAXETA PU 16X24X5
UNS16246 GAXETA PU 16X24X6
UNS162210 GAXETA PU 16X22X10
UNS16286 GAXETA PU 16X28X6
UNS16224 GAXETA PU 16X22X4,5
UNS16226 GAXETA PU 16X22X6
UNS16227 GAXETA PU 16X22X7
UNS16266 GAXETA PU 16X26X6
UNS16285 GAXETA PU 16X28X5
UNS16223 GAXETA PU 16X22X3
UNS16296 GAXETA PU 16X29X6
UNS16265 GAXETA PU 16X26X5
UNS16224 GAXETA PU 16X22X4
UNS173210 GAXETA PU 17X32X10
UNS17254 GAXETA PU 17X25X4
UNS18288 GAXETA PU 18X28X8
UNS18306 GAXETA PU 18X30X6
UNS18286 GAXETA PU 18X28X6
UNS18248 GAXETA PU 18X24X8
UNS18264 GAXETA PU 18X26X4
UNS18266 GAXETA PU 18X26X6
UNS18305 GAXETA PU 18X30X5
UNS18307 GAXETA PU 18X30X7,5
UNS18308 GAXETA PU 18X30X8,5
UNS183010 GAXETA PU 18X30X10
UNS18327 GAXETA PU 18X32X7
UNS18255 GAXETA PU 18X25X5
UNS182565 GAXETA PU 18X26X5
UNS19256 GAXETA PU 19X25X6
UNS19234 GAXETA PU 19,05X23,91X4,81
UNS19274 GAXETA PU 19X27X4
UNS20308 GAXETA PU 20X30X8
UNS20285 GAXETA PU 20X28X5
UNS20253 GAXETA PU 20X25X3,5
UNS20304 GAXETA PU 20X30X4
UNS20276 GAXETA PU 20X27X6
UNS203610 GAXETA PU 20X36X10
UNS204012 GAXETA PU 20X40X12
UNS20327 GAXETA PU 20X32X7,5
UNS203211 GAXETA PU 20X32X11
UNS203512 GAXETA PU 20X35X12
UNS20306 GAXETA PU 20X30X6
UNS20288 GAXETA PU 20X28X8
UNS20326 GAXETA PU 20X32X6
UNS20286 GAXETA PU 20X28X6
UNS20305 GAXETA PU 20X30X5
UNS20275 GAXETA PU 20X27X5
UNS20255 GAXETA PU 20X25X5
UNS20365 GAXETA PU 20X36X5
UNS20265 GAXETA PU 20X26X5
UNS203010 GAXETA PU 20X30X10
UNS203510 GAXETA PU 20X35X10
UNS204010 GAXETA PU 20X40X10
UNS20325 GAXETA PU 20X32X5
UNS20368 GAXETA PU 20X36X8
UNS20284 GAXETA PU 20X28X4
UNS20253 GAXETA PU 20X25X3
UNS22328 GAXETA PU 22X32X8
UNS22327 GAXETA PU 22X32X7
UNS22305 GAXETA PU 22X30X5
UNS223810 GAXETA PU 22X38X10
UNS223210 GAXETA PU 22X32X10
UNS22325 GAXETA PU 22X32X5
UNS223010 GAXETA PU 22X30X10
UNS224612 GAXETA PU 22X46X12
UNS22305 GAXETA PU 22,4X30X5
UNS22307 GAXETA PU 22X30X7
UNS22346 GAXETA PU 22X34X6
UNS22306 GAXETA PU 22X30X6
UNS224210 GAXETA PU 22X42X10
UNS223410 GAXETA PU 22X34X10
UNS22326 GAXETA PU 22X32X6
UNS224010 GAXETA PU 22X40X10
UNS24345 GAXETA PU 24X34X5
UNS24324 GAXETA PU 24X32X4
UNS24408 GAXETA PU 24X40X8
UNS24366 GAXETA PU 24X36X6,3
UNS254010 GAXETA PU 25X40X10
UNS25334 GAXETA PU 25X33X4
UNS25384 GAXETA PU 25X38X7
UNS25314 GAXETA PU 25,5X31X4,5
UNS253810 GAXETA PU 25X38X10
UNS255012 GAXETA PU 25X50X12
UNS25324 GAXETA PU 25X32X4
UNS25337 GAXETA PU 25X33X7
UNS254011 GAXETA PU 25X40X11
UNS25356 GAXETA PU 25X35X6
UNS25335 GAXETA PU 25X33X5
UNS25325 GAXETA PU 25X32X5
UNS253510 GAXETA PU 25X35X10
UNS25366 GAXETA PU 25X36X6,9
UNS25389 GAXETA PU 25X38X9,5
UNS25336 GAXETA PU 25X33X6
UNS25355 GAXETA PU 25X35X5
UNS25357 GAXETA PU 25X35X7
UNS25358 GAXETA PU 25X35X8
UNS25377 GAXETA PU 25X37X7
UNS25389 GAXETA PU 25X38X9
UNS254510 GAXETA PU 25X45X10
UNS25327 GAXETA PU 25X32X7
UNS26428 GAXETA PU 26X42X8
UNS26358 GAXETA PU 26X35X8
UNS263810 GAXETA PU 26X38X10
UNS27354 GAXETA PU 27X35X4
UNS27386 GAXETA PU 27X38X6
UNS27356 GAXETA PU 27X35X6
UNS284310 GAXETA PU 28X43X10
UNS284010 GAXETA PU 28X40X10
UNS28385 GAXETA PU 28X38X5
UNS28388 GAXETA PU 28X38X8
UNS28323 GAXETA PU 28X32,8X3
UNS28488 GAXETA PU 28X48X8,5
UNS28364 GAXETA PU 28X36X4
UNS28368 GAXETA PU 28X36X8
UNS28406 GAXETA PU 28X40X6
UNS284810 GAXETA PU 28X48X10
UNS284812 GAXETA PU 28X48X12
UNS28356 GAXETA PU 28X35X6
UNS28366 GAXETA PU 28X36X6
UNS28365 GAXETA PU 28X36X5
UNS28355 GAXETA PU 28X35,5X5
UNS283810 GAXETA PU 28X38X10
UNS28448 GAXETA PU 28X44X8
UNS304510 GAXETA PU 30X45X10
UNS304010 GAXETA PU 30X40X10
UNS30378 GAXETA PU 30X37X8
UNS303810 GAXETA PU 30X38X10
UNS30408 GAXETA PU 30X40X8
UNS30383 GAXETA PU 30,16X38,1X3,97
UNS30376 GAXETA PU 30X37X6
UNS304210 GAXETA PU 30X42X10
UNS304512 GAXETA PU 30X45X12
UNS30388 GAXETA PU 30X38X8
UNS30386 GAXETA PU 30X38X6
UNS305010 GAXETA PU 30X50X10
UNS305012 GAXETA PU 30X50X12
UNS30407 GAXETA PU 30X40X7
UNS30384 GAXETA PU 30X38X4
UNS30385 GAXETA PU 30X38X5,5
UNS30406 GAXETA PU 30X40X6
UNS31416 GAXETA PU 31,5X41,5X6
UNS324710 GAXETA PU 32X47X10
UNS32408 GAXETA PU 32X40X8
UNS325210 GAXETA PU 32X52X10
UNS32446 GAXETA PU 32X44X6
UNS32458 GAXETA PU 32X45X8
UNS32488 GAXETA PU 32X48X8
UNS324810 GAXETA PU 32X48X10
UNS324010 GAXETA PU 32X40X10
UNS325010 GAXETA PU 32X50X10
UNS32426 GAXETA PU 32X42X6
UNS32427 GAXETA PU 32X42X7,3
UNS324510 GAXETA PU 32X45X10
UNS325012 GAXETA PU 32X50X12
UNS32404 GAXETA PU 32X40X4
UNS32405 GAXETA PU 32X40X5
UNS32446 GAXETA PU 32X44X6,35
UNS32405 GAXETA PU 32X40X5,7
UNS33436 GAXETA PU 33X43X6
UNS334310 GAXETA PU 33X43X10
UNS344810 GAXETA PU 34X48X10
UNS355010 GAXETA PU 35X50X10
UNS35455 GAXETA PU 35X45X5
UNS35488 GAXETA PU 35X48X8
UNS35458 GAXETA PU 35X45X8
UNS354810 GAXETA PU 35X48X10
UNS354510 GAXETA PU 35X45X10
UNS355510 GAXETA PU 35X55X10
UNS355512 GAXETA PU 35X55X12
UNS35436 GAXETA PU 35X43X6
UNS355212 GAXETA PU 35X52X12
UNS35456 GAXETA PU 35X45X6
UNS35476 GAXETA PU 35X47X6
UNS35507 GAXETA PU 35X50X7,5
UNS365110 GAXETA PU 36X51X10
UNS36517 GAXETA PU 36X51X7,1
UNS36508 GAXETA PU 36X50X8
UNS36467 GAXETA PU 36X46X7
UNS36486 GAXETA PU 36X48X6
UNS36466 GAXETA PU 36X46X6
UNS36465 GAXETA PU 36X46X5
UNS36444 GAXETA PU 36X44X4
UNS36467 GAXETA PU 36X46X7,5
UNS38529 GAXETA PU 38X52,5X9,5
UNS385510 GAXETA PU 38X55X10
UNS386010 GAXETA PU 38X60X10
UNS385310 GAXETA PU 38X53X10
UNS38507 GAXETA PU 38X50X7
UNS385810 GAXETA PU 38X58X10
UNS38506 GAXETA PU 38X50X6
UNS385010 GAXETA PU 38X50X10
UNS25001500 GAXETA PU 38,1X50,8X6,35
UNS25001500312 GAXETA PU 38,1X50,8X7,14
UNS38456 GAXETA PU 38X45X6
UNS38509 GAXETA PU 38X50X9
UNS38487 GAXETA PU 38X48X7,5
UNS395810 GAXETA PU 39X58X10
UNS40559 GAXETA PU 40X55X9
UNS405510 GAXETA PU 40X55X10
UNS40506 GAXETA PU 40X50X6
UNS40505 GAXETA PU 40X50X5
UNS40508 GAXETA PU 40X50X8
UNS406510 GAXETA PU 40X65X10
UNS40568 GAXETA PU 40X56X8
UNS404811 GAXETA PU 40X48X11
UNS40557 GAXETA PU 40X55X7
UNS40526 GAXETA PU 40X52X6
UNS407012 GAXETA PU 40X70X12
UNS405512 GAXETA PU 40X55X12
UNS406512 GAXETA PU 40X65X12
UNS405010 GAXETA PU 40X50X10
UNS406018 GAXETA PU 40X60X18
UNS405212 GAXETA PU 40X52X12
UNS406010 GAXETA PU 40X60X10
UNS406012 GAXETA PU 40X60X12
UNS40509 GAXETA PU 40X50X9
UNS40507 GAXETA PU 40X50X7
UNS405610 GAXETA PU 40X56X10
UNS18701625 GAXETA PU 41,27X50,8X4,76
UNS42505 GAXETA PU 42X50X5
UNS426212 GAXETA PU 42X62X12
UNS42578 GAXETA PU 42X57X8
UNS42508 GAXETA PU 42X50X8
UNS425111 GAXETA PU 42X51X11
UNS425210 GAXETA PU 42X52X10
UNS42506 GAXETA PU 42X50X6
UNS42526 GAXETA PU 42X52X6
UNS436310 GAXETA PU 43X63X10
UNS44579 GAXETA PU 44X57X9
UNS456010 GAXETA PU 45X60X10
UNS455510 GAXETA PU 45X55X10
UNS456310 GAXETA PU 45X63X10
UNS455810 GAXETA PU 45X58X10
UNS45558 GAXETA PU 45X55X8
UNS45556 GAXETA PU 45X55X6,5
UNS45567 GAXETA PU 45X56X7
UNS45555 GAXETA PU 45X55X5
UNS45607 GAXETA PU 45X60X7,5
UNS45576 GAXETA PU 45X57X6
UNS456312 GAXETA PU 45X63X12
UNS456510 GAXETA PU 45X65X10
UNS456512 GAXETA PU 45X65X12
UNS457012 GAXETA PU 45X70X12
UNS45556 GAXETA PU 45X55X6
UNS45537 GAXETA PU 45X53X7
UNS45538 GAXETA PU 45X53X8
UNS467012 GAXETA PU 46X70X12
UNS46586 GAXETA PU 46X58X6
UNS46567 GAXETA PU 46X56X7
UNS476512 GAXETA PU 47X65X12
UNS31201875500 GAXETA PU 47,62X63,5X11,5
UNS47638 GAXETA PU 47X63X8
UNS486312 GAXETA PU 48X63X12
UNS48609 GAXETA PU 48X60X9
UNS486812 GAXETA PU 48X68X12
UNS48586 GAXETA PU 48X58X6,5
UNS486810 GAXETA PU 48X68X10
UNS48606 GAXETA PU 48X60X6
UNS486310 GAXETA PU 48X63X10
UNS506510 GAXETA PU 50X65X10
UNS506010 GAXETA PU 50X60X10
UNS50608 GAXETA PU 50X60X8
UNS50588 GAXETA PU 50X58X8
UNS50606 GAXETA PU 50X60X6
UNS506012 GAXETA PU 50X60X12
UNS50607 GAXETA PU 50X60X7
UNS505710 GAXETA PU 50X57X10
UNS25002000375 GAXETA PU 50,8X63,5X9,52
UNS50636 GAXETA PU 50X63X6
UNS50626 GAXETA PU 50X62X6
UNS50629 GAXETA PU 50X62X9
UNS50605 GAXETA PU 50X60X5
UNS18702000 GAXETA PU 50,8X60,3X4,76
UNS506312 GAXETA PU 50X63X12
UNS50637 GAXETA PU 50X63X7
UNS506310 GAXETA PU 50X63X10
UNS25002000 GAXETA PU 50,8X63,5X6,35
UNS50657 GAXETA PU 50X65X7,5
UNS50638 GAXETA PU 50X63X8
UNS50639 GAXETA PU 50X63X9
UNS506512 GAXETA PU 50X65X12
UNS506812 GAXETA PU 50X68X12
UNS50708 GAXETA PU 50X70X8
UNS507010 GAXETA PU 50X70X10
UNS507012 GAXETA PU 50X70X12
UNS526212 GAXETA PU 52X62X12
UNS52626 GAXETA PU 52X62X6
UNS536312 GAXETA PU 53X63X12
UNS53637 GAXETA PU 53X63X7,5
UNS53636 GAXETA PU 53X63X6
UNS557512 GAXETA PU 55X75X12
UNS557010 GAXETA PU 55X70X10
UNS557012 GAXETA PU 55X70X12
UNS558015 GAXETA PU 55X80X15
UNS556512 GAXETA PU 55X65X12
UNS558012 GAXETA PU 55X80X12
UNS55655 GAXETA PU 55X65X5
UNS55707 GAXETA PU 55X70X7,5
UNS55656 GAXETA PU 55X65X6
UNS567612 GAXETA PU 56X76X12
UNS568015 GAXETA PU 56X80X15
UNS567110 GAXETA PU 56X71X10
UNS56665 GAXETA PU 56X66X5
UNS567012 GAXETA PU 56X70X12
UNS56666 GAXETA PU 56X66X6
UNS25002250375 GAXETA PU 57,15X69,85X10
UNS37502250 GAXETA PU 57,15X76,2X10
UNS58706 GAXETA PU 58X70X6
UNS587815 GAXETA PU 58X78X15
UNS58686 GAXETA PU 58X68X6
UNS608012 GAXETA PU 60X80X12
UNS608010 GAXETA PU 60X80X10
UNS608512 GAXETA PU 60X85X12
UNS60705 GAXETA PU 60X70X5
UNS60708 GAXETA PU 60X70X7,5
UNS607012 GAXETA PU 60X70X12
UNS607512 GAXETA PU 60X75X12
UNS607013 GAXETA PU 60X70X13
UNS60706 GAXETA PU 60X70X6
UNS60707 GAXETA PU 60X70X7
UNS607510 GAXETA PU 60X75X10
UNS618012 GAXETA PU 61X80X12
UNS61716 GAXETA PU 61X71X6
UNS638312 GAXETA PU 63X83X12
UNS37502500562 GAXETA PU 63,5X82,55X14,28
UNS63726 GAXETA PU 63X72X6
UNS637510 GAXETA PU 63X75X10
UNS63737 GAXETA PU 63X73X7,5
UNS658512 GAXETA PU 65X85X12
UNS658012 GAXETA PU 65X80X12
UNS65757 GAXETA PU 65X75X7,3
UNS65908 GAXETA PU 65X90X8
UNS659013 GAXETA PU 65X90X13
UNS659015 GAXETA PU 65X90X15
UNS657510 GAXETA PU 65X75X10
UNS65756 GAXETA PU 65X75X6
UNS657512 GAXETA PU 65X75X12
UNS658010 GAXETA PU 65X80X10
UNS66776 GAXETA PU 66X77X6
UNS709012 GAXETA PU 70X90X12
UNS708012 GAXETA PU 70X80X12
UNS70808 GAXETA PU 70X80X8
UNS70829 GAXETA PU 70X82X9
UNS708512 GAXETA PU 70X85X12
UNS70805 GAXETA PU 70X80X5,4
UNS709010 GAXETA PU 70X90X10
UNS70807 GAXETA PU 70X80X7
UNS70806 GAXETA PU 70X80X6
UNS71806 GAXETA PU 71X80X6
UNS729010 GAXETA PU 72X90X10
UNS759512 GAXETA PU 75X95X12
UNS758512 GAXETA PU 75X85X12
UNS759012 GAXETA PU 75X90X12
UNS759010 GAXETA PU 75X90X10
UNS75857 GAXETA PU 75X85X7
UNS75856 GAXETA PU 75X85X6
UNS758510 GAXETA PU 75X85X10
UNS37503000 GAXETA PU 76,2X95,25X10
UNS37503000625 GAXETA PU 76,2X101,6X16,67
UNS37503000562 GAXETA PU 76,20X95,25X14,87
UNS8010012 GAXETA PU 80X100X12
UNS80958 GAXETA PU 80X95X8
UNS80906 GAXETA PU 80X90X6
UNS80905 GAXETA PU 80X90X5
UNS809012 GAXETA PU 80X90X12
UNS80959 GAXETA PU 80X95X9
UNS809512 GAXETA PU 80X95X12
UNS80905 GAXETA PU 80X90X5,4
UNS8010010 GAXETA PU 80X100X10
UNS8010515 GAXETA PU 80X105X15
UNS80907 GAXETA PU 80X90X7
UNS809010 GAXETA PU 80X90X10
UNS829210 GAXETA PU 82X92X10
UNS37503250582 GAXETA PU 82,55X101,6X14,8
UNS8210210 GAXETA PU 82X102X10
UNS8310314 GAXETA PU 83X103X14
UNS8510512 GAXETA PU 85X105X12
UNS851029 GAXETA PU 85X102X9
UNS85956 GAXETA PU 85X95X6
UNS8510011 GAXETA PU 85X100X11
UNS8510012 GAXETA PU 85X100X12
UNS85959 GAXETA PU 85X95X9
UNS8511012 GAXETA PU 85X110X12
UNS851009 GAXETA PU 85X100X9
UNS8510025 GAXETA PU 85X100X25
UNS37503500500 GAXETA PU 88,9X107,95X12,7
UNS9011012 GAXETA PU 90X110X12
UNS901006 GAXETA PU 90X100X6,8
UNS9012015 GAXETA PU 90X120X15
UNS901059 GAXETA PU 90X105X9
UNS901005 GAXETA PU 90X100X5
UNS9011515 GAXETA PU 90X115X15
UNS901008 GAXETA PU 90X100X8
UNS9011010 GAXETA PU 90X110X10
UNS9011015 GAXETA PU 90X110X15
UNS9011512 GAXETA PU 90X115X12
UNS9010512 GAXETA PU 90X105X12
UNS9511010 GAXETA PU 95X110X10
UNS9511512 GAXETA PU 95X115X12
UNS9511515 GAXETA PU 95X115X15
UNS9512012 GAXETA PU 95X120X12
UNS951109 GAXETA PU 95X110X9
UNS9511012 GAXETA PU 95X110X12
UNS9512518 GAXETA PU 95X125X18
UNS9610511 GAXETA PU 96X105X11
UNS10012515 GAXETA PU 100X125X15
UNS10012012 GAXETA PU 100X120X12
UNS10012010 GAXETA PU 100X120X10
UNS10012015 GAXETA PU 100X120X15
UNS10013018 GAXETA PU 100X130X18
UNS1001105 GAXETA PU 100X110X5
UNS10013015 GAXETA PU 100X130X15
UNS1001108 GAXETA PU 100X110X8
UNS1001159 GAXETA PU 100X115X9
UNS10011512 GAXETA PU 100X115X12
UNS50004000750 GAXETA PU 101,6X127X19,5
UNS10513015 GAXETA PU 105X130X15
UNS1051208 GAXETA PU 105X120X8
UNS10513018 GAXETA PU 105X130X18
UNS10512015 GAXETA PU 105X120X15
UNS10512510 GAXETA PU 105X125X10
UNS10512512 GAXETA PU 105X125X12
UNS10512515 GAXETA PU 105X125X15
UNS25004250550 GAXETA PU 107,95X120,65X14
UNS10713015 GAXETA PU 107X130X15
UNS10812710 GAXETA PU 108X127X10
UNS11013518 GAXETA PU 110X135X18
UNS11014018 GAXETA PU 110X140X18
UNS11012512 GAXETA PU 110X125X12
UNS11013010 GAXETA PU 110X130X10
UNS1101208 GAXETA PU 110X120X8
UNS11013015 GAXETA PU 110X130X15
UNS11013012 GAXETA PU 110X130X12
UNS1121259 GAXETA PU 112X125X9
UNS1141255 GAXETA PU 114,80X125X5,70
UNS11514018 GAXETA PU 115X140X18
UNS1151258 GAXETA PU 115X125X8
UNS11513515 GAXETA PU 115X135X15
UNS11513010 GAXETA PU 115X130X10
UNS11512515 GAXETA PU 115X125X15
UNS12014518 GAXETA PU 120X145X18
UNS12015015 GAXETA PU 120X150X15
UNS12014012 GAXETA PU 120X140X12
UNS12013210 GAXETA PU 120X132X10
UNS12015018 GAXETA PU 120X150X18
UNS12014010 GAXETA PU 120X140X10
UNS1201307 GAXETA PU 120X130X7
UNS12014015 GAXETA PU 120X140X15
UNS12013515 GAXETA PU 120X135X15
UNS12013512 GAXETA PU 120X135X12,3
UNS12515518 GAXETA PU 125X155X18
UNS12515018 GAXETA PU 125X150X18
UNS12514012 GAXETA PU 125X140X12
UNS12514011 GAXETA PU 125X140X11
UNS12514515 GAXETA PU 125X145X15
UNS12514510 GAXETA PU 125X145X10
UNS1251409 GAXETA PU 125X140X9
UNS1251408 GAXETA PU 125X140X8,5
UNS12514015 GAXETA PU 125X140X15
UNS25005000375 GAXETA PU 127X139,7X10
UNS12715116 GAXETA PU 127X151X16
UNS50005000750 GAXETA PU 127X152,4X19,5
UNS13015015 GAXETA PU 130X150X15
UNS13016018 GAXETA PU 130X160X18
UNS1301408 GAXETA PU 130X140X8
UNS13015213 GAXETA PU 130X152X13
UNS13016012 GAXETA PU 130X160X12
UNS1321458 GAXETA PU 132X145X8,5
UNS13515015 GAXETA PU 135X150X15
UNS13516515 GAXETA PU 135X165X15
UNS1361509 GAXETA PU 136X150X9
UNS14017018 GAXETA PU 140X170X18
UNS14016015 GAXETA PU 140X160X15
UNS1401608 GAXETA PU 140X160X8
UNS14016010 GAXETA PU 140X160X10
UNS14016518 GAXETA PU 140X165X18
UNS1401559 GAXETA PU 140X155X9
UNS1451608 GAXETA PU 145X160X8
UNS14517018 GAXETA PU 145X170X18
UNS14517518 GAXETA PU 145X175X18
UNS14516515 GAXETA PU 145X165X15
UNS1451609 GAXETA PU 145X160X9
UNS14918715 GAXETA PU 149,22X187,32X15,87
UNS15018018 GAXETA PU 150X180X18
UNS15017015 GAXETA PU 150X170X15
UNS15018015 GAXETA PU 150X180X15
UNS1501659 GAXETA PU 150X165X9
UNS50006000750 GAXETA PU 152,4X177,8X19,5
UNS15517515 GAXETA PU 155X175X15
UNS15518015 GAXETA PU 155X180X15
UNS16019022 GAXETA PU 160X190X22
UNS16018015 GAXETA PU 160X180X15
UNS16019517 GAXETA PU 160X195X17
UNS1601705 GAXETA PU 160X170X5
UNS16017512 GAXETA PU 160X175X12,5
UNS16518515 GAXETA PU 165X185X15
UNS16519520 GAXETA PU 165X195X20
UNS1651809 GAXETA PU 165X180X9,5
UNS16818014 GAXETA PU 168X180X14
UNS17020015 GAXETA PU 170X200X15
UNS17020022 GAXETA PU 170X200X22
UNS17019015 GAXETA PU 170X190X15
UNS17018313 GAXETA PU 170X183X13
UNS17521520 GAXETA PU 175X215X20
UNS17520015 GAXETA PU 175X200X15
UNS17519515 GAXETA PU 175X195X15
UNS50007000875 GAXETA PU 177,8X203,2X22,7
UNS18021022 GAXETA PU 180X210X22
UNS18020015 GAXETA PU 180X200X15
UNS18020515 GAXETA PU 180X205X15
UNS18020012 GAXETA PU 180X200X12
UNS18020010 GAXETA PU 180X200X10
UNS18519512 GAXETA PU 185X195X12
UNS1852009 GAXETA PU 185X200X9
UNS19022025 GAXETA PU 190X220X25
UNS19021015 GAXETA PU 190X210X15
UNS19022530 GAXETA PU 190X225X30
UNS19022015 GAXETA PU 190X220X15
UNS19021012 GAXETA PU 190X210X12
UNS19021013 GAXETA PU 190X210X13
UNS19521513 GAXETA PU 195X215X13
UNS625077501000 GAXETA PU 196,85X228,6X25,8
UNS20023022 GAXETA PU 200X230X22
UNS20024020 GAXETA PU 200X240X20
UNS20023520 GAXETA PU 200X235X20
UNS20022015 GAXETA PU 200X220X15
UNS20022016 GAXETA PU 200X220X16
UNS20023018 GAXETA PU 200X230X18
UNS20022012 GAXETA PU 200X220X12
UNS20022515 GAXETA PU 200X225X15
UNS21023015 GAXETA PU 210X230X15
UNS21024018 GAXETA PU 210X240X18
UNS21524518 GAXETA PU 215X245X18
UNS22025020 GAXETA PU 220X250X20
UNS22025015 GAXETA PU 220X250X15
UNS22025018 GAXETA PU 220X250X18
UNS22525015 GAXETA PU 225X250X15
UNS22524211 GAXETA PU 225X242X11
UNS22525018 GAXETA PU 225X250X18,2
UNS23025015 GAXETA PU 230X250X15
UNS23026018 GAXETA PU 230X260X18
UNS23025012 GAXETA PU 230X250X12
UNS23525512 GAXETA PU 235X255X12
UNS24026016 GAXETA PU 240X260X16
UNS24027018 GAXETA PU 240X270X18
UNS24026518 GAXETA PU 240X265X18
UNS24026017 GAXETA PU 240X260X17
UNS24527518 GAXETA PU 245X275X18
UNS25027015 GAXETA PU 250X270X15
UNS25027519 GAXETA PU 250X275X19
UNS25028022 GAXETA PU 250X280X22
UNS25028018 GAXETA PU 250X280X18
UNS26029018 GAXETA PU 260X290X18
UNS26029015 GAXETA PU 260X290X15
UNS27030018 GAXETA PU 270X300X18
UNS27030019 GAXETA PU 270X300X19
UNS28030015 GAXETA PU 280X300X15
UNS29031012 GAXETA PU 290X310X12
UNS30033017 GAXETA PU 300X330X17
UNS30032015 GAXETA PU 300X320X15
UNS30033019 GAXETA PU 300X330X19
UNS30033020 GAXETA PU 300X330X20
UNS31033015 GAXETA PU 310X330X15
UNS32035015 GAXETA PU 320X350X15
UNS32035019 GAXETA PU 320X350X19
UNS32036020 GAXETA PU 320X360X20
UNS32536020 GAXETA PU 325X360X20
UNS33036020 GAXETA PU 330X360X20
UNS34036015 GAXETA PU 340X360X15
UNS36038016 GAXETA PU 360X380X16
UNS36039020 GAXETA PU 360X390X20
UNS37539512 GAXETA PU 375X395X12
UNS40042519 GAXETA PU 400X425X19
UNS43045015 GAXETA PU 430X450X15

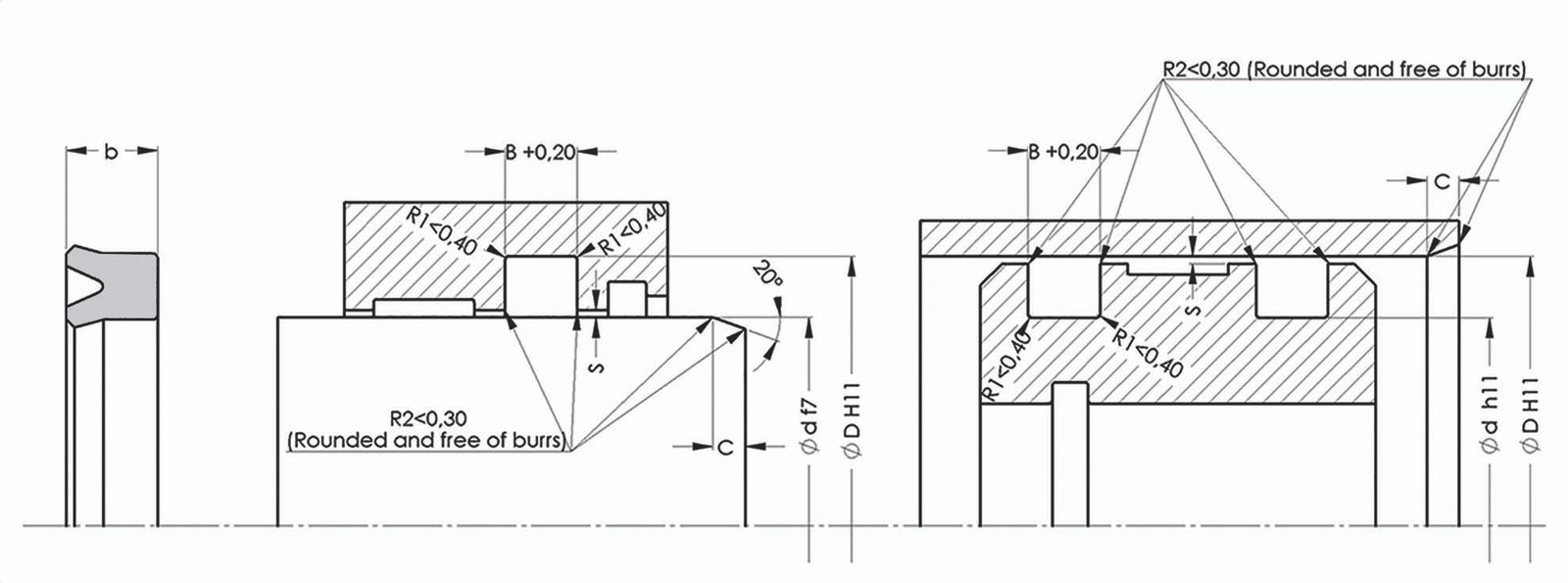

Guia de Montagem

Lacunas de extrusão

Diâmetro do embolo ØD1
Diâmetro da haste Ød1
Raio de Extrusão
F / 2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa
≤ 60 mm 0,40 0,30 0,20 0,15
> 60 mm 0,50 0,40 0,30 0,20

Rigidez da superfície

Rugosidade Área de superfície dinâmica Superfície estática Sulco flancos
Ra 0,1 – 0,4 μm ≤ 1,6 μm ≤ 3,2 μm
Rz 0,63 – 2,5 μm ≤ 6,3 μm ≤ 10,0 μm
Rmax 1,0 – 4,0 μm ≤ 10,0 μm ≤ 16,0 μm

Chanfros e raios

Seção radial
S
Raio
R1
Raio
R2
Chanfro
C
3,00 0,20 0,40 2,00
4,00 0,20 0,40 2,50
5,00 0,40 0,60 3,00
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00

BS – Gaxeta

GAXETAS BS

Descrição

O perfil BS é um poliuretano com simples efeito vedação da haste com os lábios de vedação assimétricas e um segundo lábio de vedação. Pode ser montado num alojamento de acordo com a norma ISO 5597.



Vantagens

  • Efeito de vedação optimizado em ambas as pressões alta e baixa
  • Excelente resistência à abrasão e extrusão
  • Montagem por deformação em alojamentos fechado

Principais Aplicações

  • Máquinas de construção civil
  • Máquinas de mineração
  • Cilindros hidráulicos

Material

  • PU 93 Shore A – Azul / Verde / Laranja
  • PU 96 Shore A – Azul
Temperatura -30°C/+110°C
Pressão 40 MPa
Velocidade 0.5 m/s
Fluidos Óleos Hidraulicos Minerais

PU (Poliuretano)

O poliuretano é um material que tem as propriedades elásticas da borracha. A proporção na sua composição (diisocianato, poliol, extensor de cadeia) é determinada pelas suas propriedades. Este material é caracterizado por uma resistência mecânica forte, boa resistência de desgaste, módulo elástico elevado, boa flexibilidade e uma resistência muito boa do ozônio e da oxidação.​

Resistencia Química Os hidrocarbonetos alifáticos (propano, butano)
Óleos e gorduras minerais
Óleos e graxas de silicone
Água (até + 50 ° C máx)
Problemas de Compatibilidade Cetonas, ésteres, éteres, álcoois, glicóis
Água quente e vapor
Alcalis, aminas, ácidos
Faixa de Temperatura -30°C / +110°C

Dimensionais disponíveis.

CODIGO DESCRIÇÃO
BS0060094 6X9X3,5
BS0120248 12X24X8
BS0120227 12X22X7
BS0140247 14X24X7,2
BS0160224 16X22X4,5
BS0160268 16X26X8
BS0160245 16X24X5
BS0170234 17X23X4
BS0180245 18X24X4,9
BS0180268 18X26X8
BS0180265 18X26X5
BS0180244 18X24X4,2
BS12500750250 19,05X25,4X6,35
BS0200306 20X30X6
BS0200308 20X30X8
BS0200307 20X30X7
BS0200264 20X26X4,8
BS0200286 20X28X6
BS02003010 20X30X10
BS0200266 20X26X5,5
BS0200265 20X26X5
BS0200288 20X28X8
BS0200285 20X28X5
BS0200264 20X26X4,5
BS0200285 20X28X5,7
BS0220307 22X30X7
BS0220326 22X32X6
BS0220328 22X32X8
BS0220308 22X30X8
BS0220327 22X32X7
BS0220305 22,4X30X5
BS0220306 22X30X6
BS0230305 22,4X30X5,5
BS02203055 22X30X5,5
BS0250356 25X35X6
BS02504010 25X40X10
BS0250358 25X35X8
BS02503510 25X35X10
BS02503310 25X33X10
BS0250335 25X33X5
BS0250357 25X35X7,3
BS0250335 25X33X5,7
BS12501000250 25,4X31,75X6,35
BS18701000312 25,4X34,93X7,94
BS0250355 25X35X5
BS0250336 25X33X6
BS0250357 25X35X7
BS0250338 25X33X8
BS02503368 25X33X6,8
BS0250337 25X33X7,3
BS0250335 25X33X5,5
BS12501000187 25,4X31,496X4,75
BS02503365 25X33X6,5
BS02803810 28X38X10
BS0280387 28X38X7
BS0280355 28X36X5,8
BS0280355 28X35,5X5
BS0280386 28X38X5,8
BS0280358 28X36X8
BS0280367 28X36X7,3
BS0280388 28X38X8
BS0300408 30X40X8
BS03004510 30X45X10
BS0300386 30X38X5,7
BS0300377 30X37X7
BS0300405 30X40X5,5
BS0300407 30X40X7,3
BS0300407 30X40X7
BS03004010 30X40X10
BS03004210 30X42X10
BS0300439 30X43X9
BS030387 30X38X7
BS0300386 30X38X6
BS0300406 30X40X6
BS0300385 30X38X5,5
BS12501250250 31,75X38,1X6,35
BS18701250312 31,75X41,28X7,94
BS18701250375 31,75X41,28X9,5
BS18701250187 31,75X41,28X4,76
BS0320406 32X40X6
BS0320407 32X40X7
BS03204210 32X42X10
BS0320427 32X42X7,3
BS0320408 32X40X8
BS0320426 32X42X6
BS0320405 32X40X5,8
BS12501375250 34,93X41,28X6,35
BS0350458 35X45X8
BS03505010 35X50X10
BS0350435 35X43X5,7
BS03504510 35X45X10
BS0350437 35X43X7
BS0350436 35X43X6
BS0350456 35X45X6
BS03505110 35X51X10
BS0350457 35X45X7
BS0360468 36X46X8
BS03605110 36X51X10
BS03605210 36X52X10
BS0360467 36X46X7,3
BS03504457 36X46X5,7
BS0360446 36X44X6
BS03604610 36X46X10
BS0360466 36X46X6
BS0370478 37X47X8
BS03704710 37X47X10
BS0380488 38X48X8
BS0380489 38X48X9
BS0380506 38X50X6
BS03805310 38X53X10
BS12501500250 38,1X44,45X6,35
BS18701500375 38,1X47,63X9,53
BS0380456 38X45X6
BS25001500375 38,1X50,8X9,53
BS18701500250 38,1X47,63X6,35
BS25001500250 38,1X50,8X6,35
BS04005010 40X50X10
BS04005510 40X55X10
BS0400508 40X50X8
BS0400507 40X50X7,3
BS04006011 40X60X11,5
BS0400485 40X48X5,7
BS0400509 40X50X9
BS0400507 40X50X7
BS0400559 40X55X9
BS04005511 40X55X11,5
BS0400506 40X50X6
BS0400486 40X48X6
BS04006012 40X60X12
BS0420505 42X50X5,7
BS18701750375 44,45X53,98X9,53
BS25001750375 44,45X57,15X9,53
BS25001750250 44,45X57,15X6,35
BS04505510 45X55X10
BS04506010 45X60X10
BS0450557 45X55X7
BS04505573 45X55X7,3
BS04506011 45X60X11,5
BS04506512 45X65X12
BS0450556 45X55X6
BS0450558 45X55X8
BS0450536 45X53X5,6
BS0450537 45X53X7
BS0450538 45X53X8
BS04806010 48X60X10
BS18701875250 47,62X57,15X6,3
BS18701875312 47,62X57,15X7,9
BS25001875375 47,62X60,32X9,5
BS05006010 50X60X10
BS0500639 50X63X9
BS05006310 50X63X10
BS05006510 50X65X10
BS25002000375 50,8X63,5X9,53
BS0500588 50X58X8
BS12502000250 50,8X57,15X6,35
BS05006012 50X60X12
BS05006075 50X60X7,5
BS05006073 50X60X7,3
BS05006511 50X65X11,5
BS0500607 50X60X7
BS0500606 50X60X6
BS0500608 50X60X8
BS0500659 50X65X9
BS526212 52X62X12
BS18702125375 53,97X63,5X9,5
BS05506510 55X65X10
BS05506311 55X63X11,4
BS05507011 55X70X11,5
BS0550656 55X65X6
BS0550658 55X65X8
BS05506810 55X68X10
BS0550709 55X70X9
BS05507112 55X71X12
BS0550657 55X65X7
BS05507512 55X75X12
BS0560668 56X66X8
BS0560666 56X66X6,5
BS05607111 56X71X11,5
BS05606610 56X66X10
BS18702250375 57,15X63,5X9,53
BS31202250500 57,15X76,02X12,7
BS25002375312 60,3X73,025X7,9
BS06008012 60X80X12
BS06007011 60X70X11,5
BS06007610 60X76X10
BS06006811 60X68X11,5
BS0600688 60X68X8
BS06007511 60X75X11,4
BS06007512 60X75X12
BS06007010 60X70X10
BS06007012 60X70X12
BS06007510 60X75X10
BS0600707 60X70X7
BS0600706 60X70X6
BS06007310 60X73X10
BS0600759 60X75X9
BS06308312 63X83X12
BS06307811 63X78X11,5
BS06307810 63X78X10
BS37502500625 63,5X82,55X15,87
BS31202500375 63,50X73,02X9,52
BS06307312 63X73X12
BS0630738 63X73X8
BS06307310 63X73X10
BS25002500375 63,5X76,2X9,53
BS0630718 63X71X8
BS06507510 65X75X10
BS06507511 65X75X11,5
BS06507513 65X75X13
BS0650756 65X75X6
BS0650809 65X80X9
BS06507810 65X78X10
BS06508011 65X80X11,4
BS06508012 65X80X12
BS06507512 65X75X12
BS06508512 65X85X12
BS0680787 68X78X7,3
BS06807812 68X78X12
BS25002750375 69,85X82,55X9,53
BS07008012 70X80X12
BS07007811 70X78X11,5
BS0700788 70X78X8
BS07008510 70X85X10
BS07008310 70X83X10
BS0700828 70X82X8,6
BS07008011 70X80X11,5
BS07008511 70X85X11,5
BS07008512 70X85X12
BS07009012 70X90X12
BS07008513 70X85X13
BS0700806 70X80X6
BS0700859 70X85X9
BS07008010 70X80X10
BS07508512 75X85X12
BS07508311 75X83X11,5
BS0750838 75X83X8
BS07508511 75X85X11,5
BS07509012 75X90X12
BS07509011 75X90X11,5
BS0750856 75X85X6
BS0750909 75X90X9
BS07509010 75X90X10
BS07508810 75X88X10
BS0750878 75X87X8,6
BS25003000375 76,2X88,9X9,53
BS0770878 77X87X7,3
BS07708712 77X87X12
BS08009012 80X90X12
BS08008811 80X88X11,5
BS0800929 80X92X9
BS080959 80X95X9
BS08009310 80X93X10
BS08009010 80X90X10
BS08009511 80X95X11,5
BS08010012 80X100X12
BS08010015 80X100X15
BS08009512 80X95X12
BS08010010 80X100X10
BS08009510 80X95X10
BS0800906 80X90X6
BS0800909 80X90X9
BS25003250312 82,55X95,25X7,9
BS25003250375 82,55X95,25X9,5
BS08509512 85X95X12
BS08509312 85X93X12
BS08510012 85X100X12
BS08510512 85X105X12
BS0851009 85X100X9
BS08510010 85X100X10
BS09010012 90X100X12
BS09009811 90X98X11,5
BS09011015 90X110X15
BS09010511 90X105X11,5
BS0901059 90X105X9
BS0900988 90X98X8
BS09010510 90X105X10
BS09010010 90X100X10
BS09011010 90X110X10
BS09009810 90X98X10,9
BS09010512 90X105X12
BS09011013 90X110X13
BS09010011 90X100X11,5
BS0901007 90X100X7
BS09011012 90X110X12
BS09510512 95X105X12
BS09510311 95X103X11,5
BS09511010 95X110X10
BS09511512 95X115X12
BS0951109 95X110X9
BS09511012 95X110X12
BS10011512 100X115X12
BS10011011 100X110X11,5
BS10011510 100X115X10
BS10010811 100X108X11,5
BS10011511 100X115X11
BS10012012 100X120X12
BS10013012 100X130X12
BS10012515 100X125X15
BS10012014 100X120X14
BS1001159 100X115X9
BS10012015 100X120X15
BS10511512 105X115X12
BS10512010 105X120X10
BS10512015 105X120X14,5
BS10511311 105X113X11,5
BS10511511 105X115X11,5
BS10512512 105X125X12
BS10512515 105X125X15
BS1051209 105X120X9
BS10512012 105X120X12
BS1051138 105X113X8
BS1061208 106X120X8,4
BS11011811 110X118X11,5
BS11012510 110X125X10
BS11012512 110X125X12
BS11013015 110X130X15
BS11012511 110X125X11
BS11013012 110X130X12
BS11012515 110X125X15
BS1101259 110X125X9
BS11312812 113X128X12
BS25004500562 114,3X127X14,27
BS11512512 115X125X12
BS11513512 115X135X12
BS11512312 115X123X12
BS1151309 115X130X9
BS11513012 115X130X12
BS11513515 115X135X15
BS1171339 117X133X9
BS11812611 118X126X11,5
BS12014015 120X140X15
BS12013515 120X135X15
BS12014012 120X140X12
BS12013011 120X130X11,5
BS12015015 120X150X15
BS12014014 120X140X14,6
BS1201359 120X135X9
BS1201308 120X130X8
BS12313212 123X132X12
BS12515014 125X150X14
BS12514515 125X145X15
BS12513311 125X133X11,5
BS12514512 125X145X12
BS12513512 125X135X12
BS1251409 125X140X9
BS12513310 125X133X10
BS1301459 130X145X9
BS13013811 130X138X11,5
BS13015012 130X150X12
BS13015015 130X150X15
BS13014512 130X145X12
BS13014513 130X145X13
BS13014515 130X145X15
BS13514512 135X145X12
BS13515011 135X150X11,5
BS14016015 140X160X15
BS14016014 140X160X14,5
BS14016012 140X160X12
BS14015011 140X150X11,5
BS14017018 140X170X18
BS14014811 140X148X11,5
BS1401528 140X152X8
BS14015214 140X152X14
BS14215712 142X157X12
BS14315111 143X151X11,5
BS14515512 145X155X12
BS14515510 145X155X10
BS14516015 145X160X14,5
BS15017014 150X170X14
BS15018018 150X180X18
BS15017012 150X170X12
BS15017015 150X170X15
BS15516512 155X165X12
BS15516311 155X163X11,5
BS16017012 160X170X12
BS16018515 160X185X15
BS16017011 160X170X11,5
BS16018015 160X180X15
BS16318315 163X183X15
BS25006500375 165,1X177,8X9,52
BS16517512 165X175X12
BS1651798 165X179X8
BS17020015 170X200X15
BS17019014 170X190X14
BS1701859 170X185X9
BS17218712 172X187X12
BS17219715 172X197X15
BS17521520 175X215X20
BS17518512 175X185X12
BS18020015 180X200X15
BS18019511 180X195X11,5
BS18519512 185X195X12
BS19021015 190X210X15
BS25007500375 190,5X203,2X9,52
BS19221212 192X212X12
BS20021215 200X212X15
BS20022015 200X220X15
BS20022012 200X220X12,5
BS20022518 200X225X18,2
BS21023015 210X230X15
BS21222212 212X222X12
BS21523512 215X235X12
BS22025018 220X250X18
BS23026018 230X260X18
BS23525512 235X255X12
BS24026015 240X260X15
BS24527518 245X275X18
BS25227310 252X273X10
BS25827815 258X278X15
BS28031018 280X310X18
BS28030015 280X300X15
BS30033017 300X330X17

Guia de Montagem

Lacunas de Extrusão

Diametro da Haste
Ød1
Raio de Extrusão
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa
≤ 60 mm 0.40 0.30 0.20 0.15 0.10
> 60 mm 0.50 0.40 0.30 0.20 0.15

Rigidez da superfície

Rugosidade Área de superfície dinâmica Superfície estática Sulco flancos
Ra 0.1 – 0.4 µm ≤ 1.6 µm ≤ 3.2 µm
Rz 0.63 – 2.5 µm ≤ 6.3 µm ≤ 10.0 µm
Rmax 1.0 – 4.0 µm ≤ 10.0 µm ≤ 16.0 µm

Chanfros e raios

Sessão Radial
S
Raio
R1
Raio
R2
Chanfro
C
3.50 0.20 0.40 2.00
4.00 0.20 0.60 2.50
5.00 0.20 1.00 2.50
7.50 0.20 1.00 4.00
12.50 0.20 1.30 6.00
20.00 0.20 1.80 8.00
